Различие между воздуходувкой и решением на сжатом воздухе

Каждая компания должна быть заинтересована в экономии энергии - с точки зрения рентабельности и прибыльности, а также для защиты окружающей среды. Как это возможно? Мы покажем вам.


Почему компании используют сжатый воздух?


Сжатый воздух уже есть на производстве

Ошибочное применение воздушных форсунок для сушки бутылокЭто легко и дешево: компании часто выбирают сжатый воздух, потому что у них уже есть компрессоры, а установка дополнительной линии сжатого воздуха - это быстро и просто. Покупка сопел сжатого воздуха не является значительным фактором затрат.

Короткое время реализации

Это быстро: если нет времени на проектирование и монтаж, решение должно быть найдено быстро. Поэтому иногда используются трубки, которые сплющены, прорезаны или просверлены, чтобы «оптимизировать» распределение воздуха.

Хороший результат

Все в порядке: с учетом этих средств компании сначала придут к приемлемому результату, но тот факт, что они должны заплатить высокую цену за это, будет понятно позже (по расходам на электроэнергию). Стоимость эксплуатации самостоятельного решения может быть огромной.



Являются ли воздуходувки лучше подходящими, чем сжатый воздух?


Сжатый воздух дорогой

Обычно компрессор создает рабочее давление около шести бар и более, которые подаются в сеть сжатого Сравнение параметров осушения на сжатом воздухе и воздуходувкивоздуха. Это высокое сжатие - с высокой тепловой активностью - требует большого количества электроэнергии и делает сжатый воздух дорогой формой энергии.

Не поймите нас неправильно

Сжатый воздух абсолютно необходим на каждом производственном объекте и для многих процессов. Однако, поскольку цена в среднем примерно в десять раз выше, чем для электрической энергии, компании должны внимательно следить за тем, где действительно необходим сжатый воздух, и где без него можно обойтись.

Низкая степень сжатия экономит много энергии

В процессах сушки предварительно сжатый воздух выбрасывается в окружающий воздух. Большая часть энергии испаряется, потому что в 99 процентах случаев такое высокое сжатие не требуется. Воздуходувки также сжимают воздух, но в совершенно другом диапазоне давлений: обычно они работают при давлениях от 0,1 до 0,25 бар.



Приносит ли система на воздушном ноже с воздуходувкой тот же результат?


Применение форсунок на сжатом воздухе или воздушного ножа на сжатом воздухе

Из-за множества применений было бы неверно утверждать, что воздушные ножи с воздуходувкой всегда лучше подходят, чем форсунки или воздушные ножи на сжатом воздухе. Системы сжатого воздуха могут быть полезны, если требуется время от времени сдувать одним коротким интервалом или поток воздуха должен быть точно настроен.


Подобрать воздушные форсунки на сжатом воздухе
Подобрать воздушные ножи на сжатом воздухе

Системы воздушного ножа с воздуходувками часто имеют преимущество

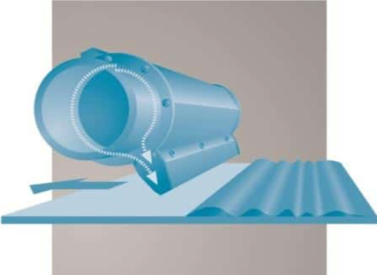

Если необходимо обдувать изделия, размером от 200 миллиметров и более, лучших результатов при одновременной экономии электроэнергии можно достичь с помощью воздуходувки с воздушным ножом Air Knife.

Во многих случаях системы с воздуходувками имеют преимущество более высоких скоростей потока воздуха - до более чем 200 м/с. Эффект создаваемой воздушной завесы усиливается после выхода воздуха из щели за счет захвата окружающего воздуха.



Какова стоимость сжатого воздуха?


Сколько стоит сжатый воздух?

В среднем, сжатый воздух стоит около 0,6 – 1,5 руб за м³. Однако, поскольку точная стоимость зависит от стоимости электроэнергии и мощности или размера конкретного компрессора, цена должна рассчитываться индивидуально для каждой компании.


Сколько энергии необходимо для создания одного м3 сжатого воздуха?

Если имеются данные о производительности компрессора, относительно легко рассчитать потребление энергии на один м3 сжатого воздуха. Для этой цели максимальный объемный расход (выход) делится на заданную мощность двигателя компрессора.


Современные компрессоры последнего поколения потребляют в среднем 0,1-0,2 кВт*ч на м³.

Мы рассчитываем с 0,12 кВт*ч на м³/ч сжатого воздуха


Следующие расчеты основаны на нашем многолетнем опыте и основаны на значении 0,12 кВт*ч на м³/ч. Это дает нам возможность сравнить затраты на сжатый воздух с расходами при использовании воздуходувки:

Сжатый воздух:

Цена электроэнергии (руб/кВт*ч) x объемный расход (м³/ч)

Воздуходувка:

Цена электроэнергии (руб/кВт*ч) x мощность двигателя (кВт)



Сравнение стоимости энергии: сжатый и принудительный воздух

Учет затрат на сопла сжатого воздуха

Например, при расходе энергии 0,12 кВт*ч на м³/ч и цене электроэнергии 5 руб / кВт*ч, мы получаем следующий результат:

Потребление энергии:

0,12 кВт*ч на м³ / ч

давление:

6 бар

Часы в году (S2):

5 824 ч (2 смены = 7 дней x 16 часов х 52 недели)

Часы в год (S3):

8 736 ч (3 смены = 7 дней x 24 часа х 52 недели)

Текущая цена:

5 руб / кВт*ч

Это не включает обслуживание компрессора и линий сжатого воздуха, потерю энергии из-за утечек и затраты на сепарацию масла и фильтры.

Потребитель

Расход (м3/ч)

Потребление (кВт*ч)

Затраты в год (S2)

Затраты в год (S3)

Труба – 1 мм

3,90

0,47

13 686 руб

20 529 руб

Труба – 2 мм

15,40

1,85

53 872 руб

80 808 руб

Труба – 4 мм

61,80

7,42

216 070 руб

324 105 руб

Труба – 6 мм

138,60

16,63

484 265 руб

726 398 руб

Выход воздуходувки от 2"

38,00

4,56

132 787 руб

199 180 руб



Выдувание воздушной завесы 500 мм: воздуходувка с воздушным ножом по сравнению со струей сжатого воздуха

Чтобы создать воздушную завесу длиной около 500 миллиметров, мы берем компрессор сжатого воздуха с десятью плоскими воздущными форсунками типа 1/4F005 и настраиваем его на 4 или 6 бар. Мы сравниваем конфигурацию сжатого воздуха с воздушным ножом Air Knife 500 мм с воздуходувкой мощностью 7,5 кВт (возможно 4 или 5.5 кВт, в зависимости от задачи). В зависимости от приложения, подача может также производиться воздуходувкой меньшей мощности (рассчитывается индивидуально в каждом случае по потребителям).





Потребитель

Расход, м3/ч

Потребление, кВт*ч

Затраты в год (S2)

Затраты в год (S3)

Ширина

Воздуходувка

Воздушный нож 500 мм при 160 мбар

270

7,5

218 400 руб

327 600 руб

500 мм

Форсунки на сжатом воздухе

10 форсунок по 47 мм при 6 бар

38

45,6

1 327 872 руб

1 991 808 руб

470 мм

10 форсунок по 47 мм при 4 бар

28

33,6

978 432 руб

1 467 648 руб

470 мм
